O que são Placas de Circuitos Impressos, para o que servem e como funcionam?

O que são Placas de Circuitos Impressos, para o que servem e como funcionam?

As placas de circuitos impressos, ou PCBs, são um componente fundamental de praticamente todos os dispositivos eletrônicos modernos, desde telefones celulares até computadores e televisores.

Essas placas fornecem uma maneira eficiente e confiável de conectar e comunicar componentes eletrônicos entre si, permitindo que os dispositivos funcionem adequadamente.

Embora PCBs sejam usados em muitos dispositivos eletrônicos, muitas pessoas não estão familiarizadas com o que eles são, como funcionam e para que são usados.

Neste post, vamos explorar o que são as placas de circuitos impressos, como elas funcionam e para que são usadas.

Se você está interessado em eletrônica ou simplesmente quer entender melhor a tecnologia que está presente em sua vida diária, continue lendo.

O que são placas de circuitos impressos?

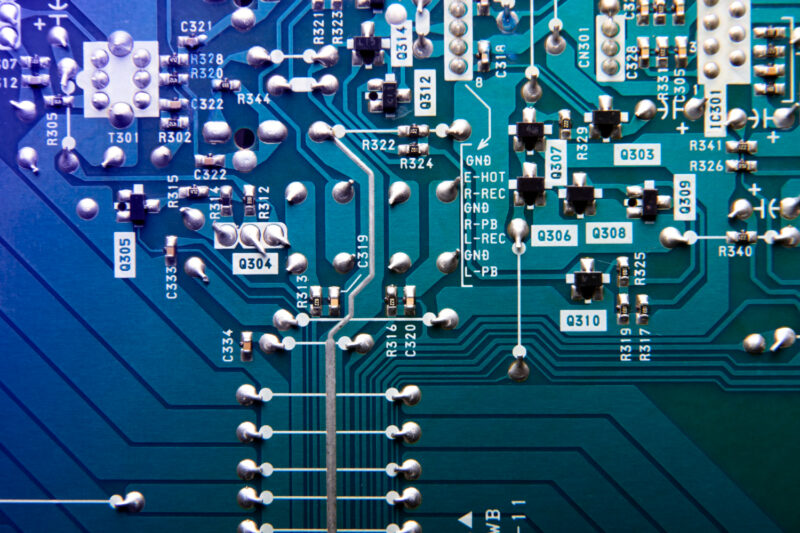

As placas de circuitos impressos, também conhecidas como PCBs (do inglês, Printed Circuit Boards), são placas planas feitas de materiais isolantes com trilhas condutoras gravadas na superfície. Essas trilhas são usadas para conectar componentes eletrônicos, como resistores, capacitores e chips, permitindo que eles se comuniquem e transmitam informações eletrônicas através da placa.

Como as placas de circuitos impressos são feitas?

As placas de circuitos impressos são geralmente feitas de um material isolante, como fibra de vidro ou resina epóxi, com camadas finas de metal condutor, como cobre, impressas na superfície. Essas camadas de metal são gravadas em padrões precisos, que permitem que os componentes eletrônicos sejam soldados e conectados de forma adequada.

O processo de fabricação de uma PCB começa com um design de esquemático do circuito eletrônico. Esse design é então transferido para um software de design de PCB, que permite que o designer especifique as dimensões da placa, a espessura do material e as camadas de metal. Uma vez concluído o design, a PCB é fabricada usando técnicas de gravura química, corte a laser e outros métodos especializados.

Para que as placas de circuitos impressos são usadas?

As placas de circuitos impressos são usadas em praticamente todos os dispositivos eletrônicos modernos. Isso inclui smartphones, laptops, tablets, televisores, carros, eletrodomésticos e muito mais. As placas de circuitos impressos são usadas para conectar e controlar os componentes eletrônicos desses dispositivos, permitindo que eles se comuniquem e funcionem de maneira adequada.

Como as placas de circuitos impressos funcionam?

As placas de circuitos impressos funcionam permitindo que a corrente elétrica flua através das trilhas condutoras impressas na superfície da placa. Essas trilhas são conectadas a componentes eletrônicos, que usam a energia elétrica para realizar funções específicas. Por exemplo, uma placa de circuito impresso em um smartphone pode conectar o processador, a câmera, a tela e outras partes do dispositivo, permitindo que eles funcionem juntos de maneira adequada.

Quais são os tipos de placas de circuitos impressos?

Existem vários tipos de placas de circuitos impressos, cada um projetado para fins específicos. Os principais tipos incluem:

Placas de circuito único

As placas de circuito único têm apenas uma camada de metal condutor impressa na superfície. Essas placas são frequentmente usadas em dispositivos eletrônicos simples, como brinquedos e lanternas.

Placas de circuito duplo

As placas de circuito duplo têm duas camadas de metal condutor impressas na superfície, permitindo que elas sejam usadas em dispositivos eletrônicos mais complexos.

Placas de circuito multicamadas

As placas de circuito multicamadas têm três ou mais camadas de metal condutor impressas na superfície. Essas placas são usadas em dispositivos eletrônicos muito complexos, como computadores e smartphones.

Quais são as vantagens das placas de circuitos impressos?

As placas de circuitos impressos oferecem várias vantagens sobre outros métodos de conexão de componentes eletrônicos. Algumas das vantagens incluem:

  • Conexão precisa e confiável dos componentes
  • Redução do tamanho dos dispositivos eletrônicos
  • Melhoria do desempenho dos dispositivos eletrônicos
  • Redução de custos de produção

Em resumo, as placas de circuitos impressos são um componente crítico da maioria dos dispositivos eletrônicos modernos.

Elas permitem que os dispositivos funcionem adequadamente, fornecendo uma maneira eficiente e confiável de conectar componentes eletrônicos entre si. Esperamos que este post tenha ajudado você a entender melhor o que são as placas de circuitos impressos, como elas funcionam e para que são usadas.

Se você está interessado em eletrônica, há muito mais para explorar nesse fascinante mundo. Aprender sobre PCBs é apenas o começo.

Aproveite o que você aprendeu aqui para aprofundar seus conhecimentos em eletrônica e explorar novas áreas de interesse.
